Teledyne Tekmar

分析模式符合美國AOAC與歐盟EN規範
AOAC 2007.01(pesticide residues in food by acetonitrile extraction and partitioning with magnesium sulfate)
EN 15662.2008(foods of plant origin-determination of pesticide residues using GC-MS and/or LC-MS/MS following acetonnitrile extraction/partition and clean up by dispersive SPE-QuECHERS method) 同樣適用我國食品中殘留農藥檢驗(五) QuEChERS 多重殘留分析方法

紫外線/過硫酸鹽式總有機碳分析儀 TOC Analyzer Fusion UV/Persulfate TOC Analyzer

Teledyne Tekmar 的總有機碳分析儀TOC Analyzer在市場歷史超過40年以上,Fusion總有機碳分析儀提供靈活、智能及使用者友好等特點,符合於各種嚴苛的實驗室分析要求。Fusion是Teledyne Tekmar 生產第五代的紫外光/過硫酸鹽式總有機碳分析儀產品。採用強而有力的濕式氧化法,讓複雜的樣品基質中的有機碳都能被完整釋放出來。專利的靜態壓力濃度測定技術 (SPC),搭配非色散紅外線偵測器,使Fusion達到前所未見的優異靈敏度。Fusion機台與自動取樣器All-in-one的設計,搭配專利技術的總有機碳分析方式,為使用者帶來更方便的使用經驗,並滿足多樣化的應用需求。

Fusion總有機碳分析儀特點
  • 內建自動檢量線建立功能,降低人力與手動操作的部分,提高分析效率。
  • 總有機碳分析濃度範圍:0.2ppb - 4000ppm
  • 專利氣體流量控制器 (MFC),可精確地控制各階段的氣體流量,大大節省氣體使用量。
  • 專利靜態壓力濃縮分析技術 (SPC),達到樣品分析更優異的敏感度、準確度及再現性。
  • 智慧稀釋功能可檢測樣品是否超出指定測量範圍,自動計算稀釋倍率後分析,提高分析的準確度。
  • 標準備配自動進樣系統,佔用更少的桌面空間
  • 內建自動診斷系統-可自行完成系統檢測及洩漏測試。
  • TeklinkTM software 為21 CFR Part 11 軟體,符合實驗室規範。
  • 內建多種分析應用程式,方便使用者分析不同樣品。
應用領域
  • 飲用水、藥廠製藥用水、注射用水分析、環境相關產業檢測、化工業
應用法規方法
  • 飲用水 : USEPA Method 415.3 / ASTM 4839 / Standard Method 5310C
  • 生產清潔驗證 : 符合FDA / GMP規範
  • 注射用水與純化水 : USP 643 / EP 2.2.44 / JP
Fusion總有機碳分析儀擁有專利靜態壓力濃縮(SPC)技術,提供卓越的靈敏度和性能

傳統的NDIR測定法,是將樣品內特定碳成分氧化產生的CO2,經由載流氣體掃過NDIR偵測器。NDIR隨時間測得通過的CO2在特定紅外線波長的吸收量,所得的峰值經積分求得有機碳相關濃度。Fusion採用Tekmar專利的SPC技術,減少積分準確度的誤差 (下圖),因此有個優異的偵測極限與再現性。
Fusion分析TOC的方式,樣品中有機碳在特殊設計的UV反應室中進行氧化,氧化生成之CO2被氣體帶往偵測器中。被關閉的偵測器出口閥,使氣體累積在偵測器中達到壓力平衡再進行CO2濃度偵測。SPC的優點在於將整個反應過程產生的CO2儲存在偵測器內同時進行測量,可以減少儀器本身的誤差造成的影響,而達到更優異的靈敏度。

紫外線/過硫酸鹽式總有機碳分析儀

紫外線/過硫酸鹽式總有機碳分析儀

總有機碳分析方法比較
濕式UV-過氧化法 燃燒式
  • 系統背景值較低
  • 適合低濃度樣品分析,如純水
  • 在低ppb濃度範圍下,準確度高
  • 不利含有顆粒樣品分析
  • 維護及耗材成本較低
  • 優異的氧化效果
  • 可分析高鹽樣品
  • 利於分析含有顆粒樣品
  • 有較高的線性範圍,適合高濃度樣品分析
  • 系統背景值較高
  • 在低ppb濃度範圍下,準確度與穩定性較差
  • 維護及耗材成本較高
規格
氧化方式 紫外光 - 過硫酸鹽式光化學氧化法
TOC偵測器 非色散紅外線偵測器 (NDIR) 搭配專利靜態壓力濃度測量法 (SPC)
TOC分析模式 TOC (NPOC), TC-IC, TC, IC
TOC分析 儀器偵測極限值: 0.2ppb 最高可分析濃度: 4000ppm 殘留汙染率: Cross contamination = 1.0% 準確度*: 標準品中間範圍濃度RSD = 1.0% *儀器分析表現與實驗室環境、水、反應試劑、氣體純度與設備乾淨程度有關
TOC分析時間 單一樣品TOC分析: 4-8分鐘; 三重複TOC分析: 12-22分鐘
資料處理 內建標準分析方法與用戶自定義分析方法 顯示即時與過去NDIR偵測器分析數據圖表 報告可輸出XML或HTML格式 可重新計算數據、剔除偏離的數據以及準確性能表現控制

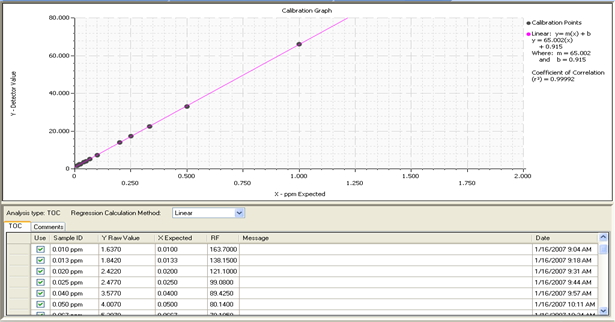

檢量線 具有自動從單一濃度標準液配製檢量線功能,亦可手動配製檢量線 多點線性以及自動空白校正 同一條檢量線可套用到多次分析樣品 具有自動稀釋進行濃度驗證功能,亦可手動配製濃度進行驗證
其他功能 樣品/標準品自動稀釋 可編程之流速與壓力的控制與監控 系統自動測漏功能 自動關機/待機 樣品處理清理程序,在每個樣品之間自主清理反應器 智能稀釋功能
軟體合規性 TOC TeklinkTM software 為21 CFR Part 11軟體 ,符合實驗室規範
內建方法 EPA 415.1- 415.3, 9060A, Standard Method 5310C, ASTM D4779 and D4839, and prENV 13370, Cleaning Validation / USP TOC Method <643> / EP 2.2.44 / JP
尺寸 長 45.7 cm x 寬 62.2 cm x 高81.3 cm 總重24 kg
載氣支援 99.99% pure nitrogen cylinder;99.5+% nitrogen (with Piccolo Nitrogen Generator)
載氣壓力 65 – 100 psi

Torch 高溫燃燒式總有機碳分析儀 Torch Combustion TOC Analyzer

Torch高溫燃燒式總有機碳分析儀為Teledyne Tekmar 設計之產品,以高溫燃燒法搭配專利靜態壓力濃縮技術,分析樣品中總有機碳及總氮的含量。內建自動取樣系統,並可自行配製標準曲線。最新的智慧稀釋功能可自動偵測樣品濃度是否超出線性範圍之外,若超出線性最高濃度則進行自動稀釋,提高分析的準確度。
Torch符合以下法規標準方法: EPA 415.1, 415.3 and 9060A, Standard Method 5310B, EP 2.2.44, ISO 8245,EN 1484, USP 643 (Chapter 24), ASTM D2579, prENV 13370, AOAC 973.47

特點

內建自動檢量線建立功能,降低人力與手動操作的部分,提高分析效率。
偵測範圍:碳:50ppb~ 30000ppm ; 氮:50ppb~2000ppm。碳氮可同時分析。
專利氣體流量控制器 (MFC),可精確地控制各階段的氣體流量,大大節省氣體使用量。
專利靜態壓力濃縮分析技術 (SPC),達到更低的偵測極限及優異的再現性。
智慧稀釋功能,提高分析的準確度。
可手動調整燃燒爐溫度於680℃ - 1000℃,利於不同樣品之分析。
改良式觸媒,壽命更長更耐用,並適用於大多數分析。
內建自動診斷系統-可自行完成系統檢測及洩漏測試。
內建多種分析應用程式,方便使用者分析不同樣品。
TOC TeklinkTM software 為21 CFR Part 11 軟體,符合實驗室規範。
簡潔的機台與燃燒爐設計,易於維護保養之工作。
可選購模組 : 樣品攪拌混合功能、總氮(TN)分析模組。

應用領域

水質檢測 (地面水、地下水、飲用水)、廢水檢驗、工廠放流水檢測 (0-20%)、海水 (3.5%)、鹽水 (5%-20%)、製藥業、石化業

應用法規方法

5310C, 5310B, EPA, 415.3, 9060, EN-1484 and ISO 8245
USP <643>, EUP 2.2.44
TN – EN-12260 and DIN-EN-ISO 11905-2

靜態壓力濃縮(SPC)技術,提供卓越的靈敏度和性能

樣品中有機碳經過燃燒後氧化生成之CO2氣體被帶往偵測器。被關閉的偵測器出口閥,使氣體累積在偵測器中達到固定壓力值再進行濃度偵測。SPC的優點在於將整個反應過程產生的CO2儲存在偵測器內同時進行測量,可以減少儀器本身的誤差造成的影響,而達到更優異的靈敏度。由於量測方式的不同,SPC不會有積分準確度的誤差 (下圖)。因此可以達到更低的偵測極限和優異的再現性。

總有機碳分析方法比較
濕式UV-過氧化法 燃燒式
  • 系統背景值較低
  • 適合低濃度樣品分析,如純水
  • 在低ppb濃度範圍下,準確度高
  • 不利含有顆粒樣品分析
  • 維護及耗材成本較低
  • 優異的氧化效果
  • 可分析高鹽樣品
  • 利於分析含有顆粒樣品
  • 有較高的線性範圍,適合高濃度樣品分析
  • 系統背景值較高
  • 在低ppb濃度範圍下,準確度與穩定性較差
  • 維護及耗材成本較高
可附加模組

總氮(TN)分析模組

–由Teledyne Tekmar自行研發製造
–可分析N濃度範圍為50ppb 到 2000ppm
–可同步分析C與N含量
–採用CLD偵測器
–需耗氧來合成臭氧

規格
氧化方式 高溫燃燒氧化法,680℃ - 1000℃
TOC偵測器 非色散紅外線偵測器 (NDIR) 搭配專利靜態壓力濃度測量法 (SPC)
TN偵測器 PMT 化學發光偵測器
TOC分析模式 TOC (NPOC), TC-IC, TC, IC
TOC分析 儀器偵測極限值: 50ppb 最高可分析濃度: 30,000ppm 進樣量: 100μL 到 2.0 mL 殘留汙染率: Cross contamination < 1.0% 準確度*: 標準品中間範圍濃度RSD < 1.5% *儀器分析表現與實驗室環境、水、反應試劑、氣體純度與設備乾淨程度有關
TOC分析時間 單一樣品TOC分析: 5-6分鐘; 三重複TOC分析: 29分鐘
TN分析模式 TN, TC/TN, TOC(NPOC)/TN, TC-IC/TN
TN分析 儀器偵測極限值: 50ppb 最高可分析濃度: 2,000ppm 進樣量: 100μL 到 2.0 mL 殘留汙染率: Cross contamination < 1.0% 準確度*: 標準品中間範圍濃度RSD < 1.5% *儀器分析表現與實驗室環境、水、反應試劑、氣體純度與設備乾淨程度有關
TOC/TN分析時間 單一樣品TOC分析: 7-8分鐘; 三重複TOC分析: 30分鐘
載氣處理 利用質量氣流控制器調節氣體 (0-500mL/min) 具有自動測漏檢測功能
液體處理 針筒注射器、七孔閥、高濃度樣品自動稀釋 樣品間自動清洗管路
資料處理 內建標準分析方法與用戶自定義分析方法 顯示即時與過去NDIR偵測器分析數據圖表 報告可輸出XML,CSV或HTML格式 可重新計算數據、剔除偏離的數據以及準確性能表現控制
檢量線 具有自動從單一濃度標準液配製檢量線功能,亦可手動配製檢量線
軟體合規性 TOC TeklinkTM software 為21 CFR Part 11 軟體,符合實驗室規範
其他功能 樣品/標準品自動稀釋 可編程之流速與壓力的控制與監控 系統自動測漏功能 自動關機/待機 樣品處理清理程序,在每個樣品之間自主清理反應器 TN模組 智能稀釋功能
內建方法 EPA 415.1, 415.3 and 9060A, Standard Method 5310B, EP 2.2.44, ISO 8245, EN 1484, USP 643 (Chapter 24), ASTM D2579, prENV 13370, AOAC 973.47, (TNb option – DIN-ISO 11905-2, EN-12260)
尺寸 TOC: 18” W x 24.5” D x 32” H, Shipping weight 147lbs TN: 8” W x 20” D x 18” H, Shipping weight 50lbs
載氣支援 High Purity Oxygen, 99+%
載氣壓力 TOC: 65 – 100 psi TN: 30 – 35 psi

Lotix 高溫燃燒式總有機碳分析儀 TOC Analyzer Lotix Combustion TOC Analyzer

簡單、性能佳、耐用是LOTIX總有機碳分析儀的設計精神。 Lotix燃燒式總有機碳分析儀是專為水樣碳含量分析而設計的儀器。他可以精準測量水體樣品中總有機碳含量達ppb等級。使用強而有力的高溫燃燒法將樣品內有機碳氧化成CO2,並利用新型非色散紅外線偵測器(NDIR)可精準測量碳濃度。LOTIX適用於廢水、飲用與自來水、地表水、海水及其他難以氧化的基質之分析,經濟實惠的價格更能符合各種預算的考量。

LOTIX總有機碳分析儀的特點:
  • 不採用針筒取樣器以及七孔閥的新式設計
  • 分析0 – 20000 ppm只需單一條檢量線即可
  • 可分析海水樣品 (鹽含量3.5%)、高濃度廢水及石化樣品。
  • 新的燃燒管設計,新的觸媒種類,燃燒管使用壽命更長,可分析更多的樣品。
  • 軟體操作上手容易,建立檢量線設定一分鐘內搞定
  • 全新簡明的設計,確保任何元件的維護保養皆可輕易拆裝
  • 燃燒管位於機器前方的設計,方便拆卸與替換
  • 可即時監看分析數據及在分析進行中叫出已完成的分析數據
  • 可選擇匯出CSV或PDF檔案,亦可匯入CSV檔案進行數據分析
  • 分析樣品三重複只需13-15分鐘
  • 樣品之間以高壓清水清洗管路及取樣器,降低樣品殘留造成的交叉污染
應用領域

廢水、放流水、海水分析、環境相關產業、製藥業、石化業

Lotix檢量線

LOTIX總有機碳分析儀採用新型高感度NDIR偵測器

LOTIX偵測器採用雙波長紅外光單一路徑設計,是絕對非色散式紅外線偵測器。低維護成本偵測器適合連續偵測CO2含量,並有以下特色:
更大的分析線性範圍 (0 – 20000 ppm無需稀釋) 只需要0.5 mL的樣品進樣量。
總有機碳偵測極限值可達50ppb
採黃金元件,容易清理,不易殘留造成汙染。
利用自動溫度與壓力補償系統,使整個測量過程保持高準確性。
測量訊號高穩定性
低雜訊干擾:平均370 ppm CO2雜訊值1 ppm

可附加模組

固態樣品分析模組LSS Boat:

配合TOC使用者不同樣品種類的需求,Tekmar 設計LSS固態模組可附加於LOTIX分析儀上。它使用高溫的燃燒精確測量各種基質中的有機碳含量,包含土壤、污泥、沉積物、顆粒負載液體和許多難以氧化的樣品。 LOTIX-LSS 的模組設計與經濟實惠的價格解決了需要液體與固體樣品分析使用者各種預算的考量。 特點與優點:
利用軟體控制自動送樣品到燃燒爐
低使用成本
廣泛的分析範圍,最大可分析1g樣品
可在短時間內切換液體與固體分析模式
1g樣品中可測得20mg的有機碳含量,減少因小量樣品分析所造成的分析誤差

總有機碳分析方法比較
濕式UV-過氧化法 燃燒式
  • 系統背景值較低
  • 適合低濃度樣品分析,如純水
  • 在低ppb濃度範圍下,準確度高
  • 不利含有顆粒樣品分析
  • 維護及耗材成本較低
  • 優異的氧化效果
  • 可分析高鹽樣品
  • 利於分析含有顆粒樣品
  • 有較高的線性範圍,適合高濃度樣品分析
  • 系統背景值較高
  • 在低ppb濃度範圍下,準確度與穩定性較差
  • 維護及耗材成本較高
規格
氧化方式 高溫燃燒氧化法,680℃ - 1000℃
TOC偵測器 非色散紅外線偵測器 (NDIR)
TOC分析模式 TOC (NPOC), TC-IC, TC, IC
TOC分析 取樣0.5 mL 分析濃度範圍0-20,000 ppm無須稀釋 儀器偵測極限50 ppb 殘留汙染率: Cross Contamination ≤ 1.0% 精準度*: ≤ 2% RSD (中間濃度範圍之標準品分析數值)  * 數值大小與實驗室環境、水質、空氣純度、容器乾淨程度等因素有關
TOC分析時間 一個樣品13 – 15分鐘 (三重複)
載氣處理 一體化的結合限流器與調壓器保持載氣流速在200 mL/min
液體處理 電磁驅動的微泵可精準取樣到50 µL ± 5% 樣品之間以高壓清水清洗管路及取樣器,降低樣品殘留造成的交叉污染
自動取樣器 同時可擺放30個樣品
資料處理 匯出報告可選擇CSV及PDF格式 可匯入CSV檔案進行數據分析 即時數據觀測及列印 可重新計算數據、剔除偏離的數據以及準確性能表現控制
認證 CE
設備需求 國際電壓: 100/115/230 VAC
尺寸 長 46.2 cm x 寬 60.2 cm x 高66.8 cm

農藥殘留檢驗QuEChERS全自動樣品處理系統

AutoMate-Q40為特別針對QuEChERS樣品製備流程進行優化而設計的革命性系統,並內建兩種目前最主流的QuEChERS樣品製備方式(AOAC與EN的方式)。 獨家專利的VialVision技術,能有效偵測液面高度、樣品瓶中多層溶液差異性以及進行容量計算,從均質樣品,到萃取完畢一氣呵成。

AutoMate-Q40自動化功能

溶液分配、pipetting。
樣品瓶攪拌混合及離心功能。
偵測液面高度及VialVision。
添加試劑、鹽類、緩衝液。
開啟、封裝樣品瓶。
萃取及清理。

特點

觸控面板操作。
達到高精確度(再現性高)及高準確度的樣品製備方式。
無須增加工作時間或額外人員便可增加樣品產能並提高正確性。
減少實驗室操作所產生的人為誤差。
